运城414x405H钢冷弯机114圆管弯弧机

发布时间:2019-07-14 03:44:35

KdUnfxQHbR5欢迎前来44983.com了解山西万泽锦达机械制造邦尼彩票发布的运城414x405H钢冷弯机114圆管弯弧机价格,运城414x405H钢冷弯机114圆管弯弧机厂家信息,服务质量好,性价比高,为您节省采购成本!

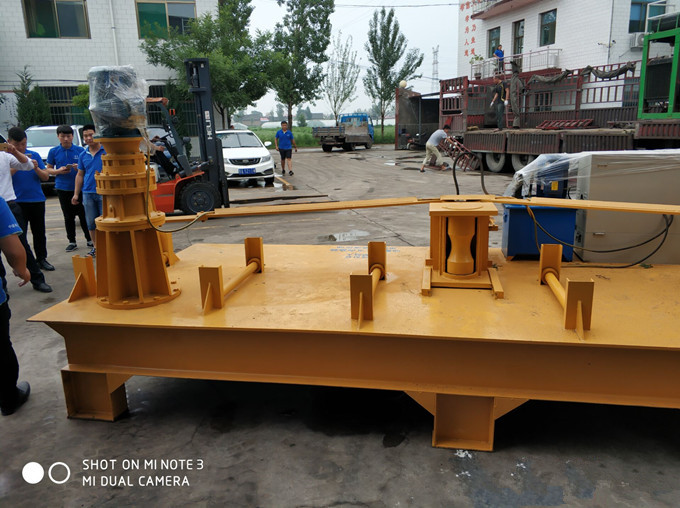

WGJ-250工字钢弯曲机(冷型弯拱机)是我公司自主研发的新型全主动型钢弯曲型钢产物。(性能)接纳液压体系,具有传动安稳,压力大等特点。  该设备应用于隧道,地铁,水电站,地下洞室等工字钢,槽钢角钢U型钢等型材的弯曲。
WGJ-250工字钢弯拱机是隧道支护钢拱架加工制作的新型设置装备部署。它由底座、机器传动、冷弯体系、液压体系、电器控制体系和帮助体系等六大部门构成。全自动弯拱机WGJ-250工字钢弯拱机:
1,控制方面:数控弯拱机有PLC程序控制器控制,全液压系统自动读数器可手动控制也可数控控制。
2,操作方面:无限进料,可进可退,油缸进度尺寸自动无需人工测量,弯曲尺寸自动读数
3,安全方面:双重自动关机系统,到达指定尺寸自动关机,红外线刹车系统,无料时自动关机。
 WGJ-250工字钢弯拱机操纵利用阐明:1. 弯曲时,将所需冷弯加工的型钢由帮助体系的门式托架推放在两主动滚轮之间,启动液压体系使液压缸推动燕尾槽和冷弯滚轮压型钢,待到达计划所需弧度时封闭液压体系,启动机器传动体系,使主动滚轮转动并依赖摩擦力动员型钢安稳迟钝前行,从而实现一连冷弯作业。
2. 在冷弯结束时,封闭机器传动体系 , 同时启动液压体系 , 使液压缸收回。将冷弯型钢安排在帮助体系的门式托架上即可。
3. 这种冷弯作业, 包管了材质的强度, 进步了支护钢拱架的质量,极大地进步了工效,操纵简朴、明白。冷弯机与压床相比,具有精良的事情性能 。
4 事情原理:把工字钢放在冷弯机上,与减速器动员的滚轮打仗后,将压紧手柄进给锁紧,启动电机油泵组,由电动油泵输出的高压油经溢流阀(可调解所需压力),进入聚成块到电液阀,有电液阀和点动开关(点进、点退)控制油缸事情,事情油缸推进,将工字钢与三个支持滚轮压紧并未产生弯曲变形时开始盘算,油缸再推进的长度历程为每次10mm-15mm,开主电机正转或反转,由主电机提供动力。5.使用须知设置装备部署安置在坚固的底子面上,找正,以进给导轨面处于程度位置为准。工字钢必须在水平型材规格 10-18工字钢 小弯曲半径 1.4米以上油缸推拉速率 8-15毫米每秒钟主动轮转速 7-10转每分钟液压体系动力 25mpa(250公斤)
总功率 10kw 整机质量 2380kg6.试机⑴为包管事情顺遂,在开始事情前肯定要把机器调试好。查抄电源是否正常。
⑵开机前减速机内加满齿轮油,轴承托滚要加黄油,液压油箱加46号或68号液压油(加到三分之二即可)⑶查抄电机油泵组是否正转。滚轮是否在同一平面转动⑷将压力表开关打开,溢流阀调压手轮松开。⑸空转千斤顶使其排出空气。⑹将所弯曲的钢材放入托架中间,手柄压钢材到同一水平面。⑺每班事情竣事后,请用收回油缸。

WGJ-220型电动H型钢冷弯机产品简介

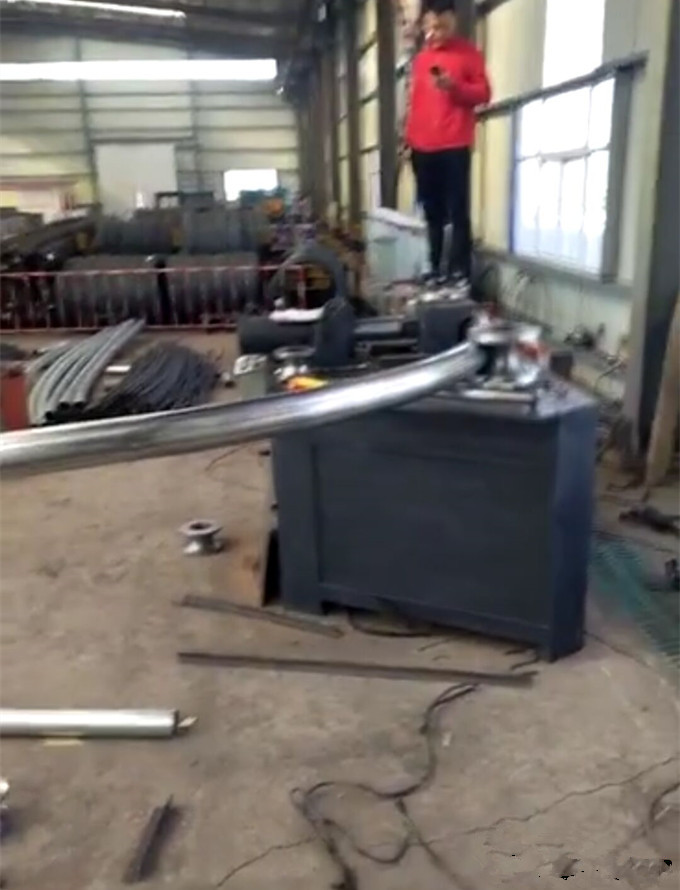

  主要用于工字钢、矿工钢、U型钢、C型钢、角钢、槽钢、道轨、方钢、钢管等型钢的拱形卷圆、变径、定角弯曲。采用数显编码器编程,使液压操纵系统准确,所弯型钢一次自动成型,效率高、操作方便。广泛应用于隧道、地铁、水电站、地下洞室等行业施工中,是钢拱架制造的理想设备。

主要应用于隧道,地铁,水电站,地下洞室等工字钢,槽钢弯曲。相较全液压型弯拱机的特点就是价格便宜。

WGJ-220型电动H型钢冷弯机产品主要参数

产品型号 WGJ-220
总功率 10kW
电压 380V
千斤顶压力 100t
推进速度 1-13mm/s
主驱动轮速度 7r/min
最小弯曲直径 2M
重量 1700kg
外型尺寸(长×宽×高) 2.5m×1.5m×1.2m



该设备由主电机、减速器、滚轮、千斤顶电机、顶轮及油箱等部件组成。

(1)工作时,将所需冷弯加工的型钢由辅助系统的门式托架推放在两主动滚轮之间,启动机械传动系统, 使主动滚轮转动并依靠摩擦力带动型钢平稳缓慢前行,从而实现连续冷弯作业。

(2)冷弯结束时,关闭机械传动系统 ,将冷弯型钢放置在辅助系统 的门式托架上即可。这种冷弯作业, 保证了材质的强度, 提高了支护钢拱架的质量,极大地提高了工效,操作简单、明了。H型钢冷弯机与压床相比,具有良好的工作性能。

 挑选H型钢冷弯机5项必看因素及2项须知


(1)三个顶滚的直径:细了,因接触面小,容易打滑;弯非标钢材的时候容易变形。

(2)油缸的直径和行程:直径和行程决定了压力的大小和弯曲半径的可调性。

(3)台体钢板厚度和骨架的质量:决定着弯大型钢材时是否变形。

(4)电机的功率和减速机的质量。

(5)厂家的生产规模和服务。

须知事项1:所弯的钢材的类型、型号、材质 ;

须知事项2:所弯曲的半径:要弄清楚所弯曲的半径是否符合钢材的冷弯系数。每种钢材都有自己的冷弯系数,如果超出     了它的冷弯系数,钢材就会变形,钢材内部组织结构也会改变,随之钢材的质量也降低了。

H型钢冷弯机的维护与保养

  1、新机运行50小时后,检查并禁锢各螺栓,有无松动;

  2、新机运行100小时后(大约15天)更换液压油;

  3、新机运行200小时后更换减速机油;

  4、每年更换一次液压油,减速机油;

  5、每班给压力轴加注黄油。


特点及用途

WGJ250型液压冷弯机是我厂研发的全自动工字钢弯曲设备。采用液压系统,具有传动平稳,压力大等特点,能准确,大幅度提高隧道工字钢加工精度。WGJ250型液压冷弯机广泛应用于我国公路隧道、铁路隧道、地铁隧道、水利水电引水涵洞、天然气管道、通信管道、地下通道等工程的工字钢、槽钢和型钢的弯曲。



结构组成

液压冷弯供机由两套主电机及减速器组,主动滚轮。被动滚轮及油泵电机,齿轮泵,溢流阀,电磁转向阀工作没缸组成的液压工作站等部件组成。



工作原理

将工字钢放在冷弯机上,与减速带动的滚轮接触后,将压紧手柄进给锁紧,启动电机油泵组,由电动油泵输出的高压溢流阀(可调整所有压力),进入集成块到电缆阀,有电液阀和动点开关(点进,点退)控制油缸工作,工作油缸推进,将工字钢与三个支撑游轮压紧并为发生弯曲变形是时开始计算,油缸推进的长度进程为10mm-15mm,开主电机带动工字钢工作,反复操作,达到所需为止。



弯曲系统

主动滚轮,被动滚轮采用特殊材料,经整体热处理,减少游轮磨损,对工件无划伤,使用寿命更长。

WGJ250型液压冷弯机的液压系统采用先进液压元件,及其独特的液压系统设计,增加了顶出反装置,使得顶出能有力,延长使用寿命,避免经常维修。



工字钢冷弯机特点
1、采用加强底盘设计,确保使用不变形;
2、两个主动轮中心距可以调整。分别为2.1和1.45米。弯制较小半径(加工10-16)时,将主动轮装在1.45米的中心位置。
3、更换易损件方便,不需再次进行校正,用户只须将螺丝拧紧装配好即可继续正常使用。
4、用户要在加工件两端制作滑动平台,工作焊好后可以继续制作,节约用料成本。

冷弯机优点
◆我厂生产的工字钢冷弯设备,采用数控装置,液压操纵系统准确,冷弯型钢一次自动成型,效率高、操作方便。
◆冷弯机主动滚轮和被动滚轮采用特殊材料高性能钢质,经整体热处理,减少游轮的使用磨损,对工件无划伤,使用寿命更长。
◆我厂的工字钢冷弯机的液压系统采用先进的液压元件,液压系统设计独特,并增加了顶出反弹装置,顶出能有力。


手动式操作模式:

穿入加工工件,按液压启动根据所需要的尺寸在按手动前进或后退,测量准确后,按液压停止关闭液压系统,因本机带有液压锁机构,保证油缸的稳定性。

加工尺寸的设定,按手动的正转或反转,根据所需尺寸要求使工件到达需要的位置。

自动加工操作,选择开关拨到自动位置,触摸屏已打开,在自动界面进行需要加工尺寸的设定进行操作。



触摸屏自动操作模式:

选择开关在自动位置,触摸屏会自动启动,带触摸屏画面打开后,左下角有黄色选择界面,根据需要点击所需画面,触摸屏设有保护功能,长时间不用触摸屏会处于保护状态(黑屏),如需打开,双击触摸屏即可。

手动界面没有液压启动/停止,运转系统的手动正转/反转。系统的前进和后退,操作方法类同与按钮式操作。不同的是系统没有显示油缸位置的显示屏和油缸位置的设定屏,油缸位置的设定和操作(角度尺寸)。点击液压启动,启动液压系统,如需油缸回到参考位(零位)点手动后退,使油缸回到参考位会自动停止,显示屏会显示点击设定屏,大屏位置会自动弹出数字按键,按数字键盘输入所需尺寸,单位是毫米,输入正确后点击确认键消失,点手动前进,到设置会自动停止,设定完成后,点液压停止关闭液压系统,手动正转/反转类同按键式操作。启动界面:点击自动界面,翻页到自动界面,此界面为加工尺寸的显示设定和自动和自动启动/停止界面,长度设定方法类同油缸位置设定方法,自动启动/停止同与按键操作方法。



工字钢冷弯机使用提醒
1.设备安装在坚硬的基础面上,找正,以进给导轨面处于水平位置为准。
2.工字钢必须在水平的工作台上,带有滚动的工作台工作。
3.弯拱机使用前必须加油(减速器加30#机油,油箱加46#液压油),牢记定期更换新油。


冷弯型材规格:14#-25#“工”字钢

最小弯曲半径:≥3米

工件行进速度:4.35M/MIN

液压系统额定工作压力:10M PA

工作油缸推力:31.5吨

外形尺寸:2800*1710*1240MM

整机重量:2800KG


钢拱架按照制作材料分为h型钢拱架,工字钢拱架,槽钢拱架,矿工钢支架,u型钢支架,其中在公路及铁路隧道施工中工字钢拱架在钢拱架中使用比例-,h型钢拱架次之;矿工钢支架以及u型钢支架一般用于煤矿等巷道的支护中,在煤矿中也有用工字钢制作的,但非常少。槽钢拱架一般用于小隧道,极少使用。在制作过程中有的用成品型钢制作,有的则用钢板下料拼焊成型钢,如h型钢,工字钢,其中h型钢比例比工字大,钢拱架用于围岩级别较高的地方。各种钢材冷弯机性能黑龙江鸡西生产厂家
云南四川粮仓支护槽钢拉弯机隧道拉弯机隧道支护工字钢弯拱机云南四川云南四川云南四川云南四川粮仓支护槽钢拉弯机隧道拉弯机隧道支护工字钢弯拱机
使用须知 设备安装在坚硬的基础面上,找正,以进给导轨面处于水平位置为准。 工字钢必须在水平的工作台上(带有滚动的工作台)工作。 使用前必须加油(减速器加30#机油,油箱加46#液压油),以后定期更换新油。 试机 为保证工作顺利,在开始工作前二定要把机器调试好。 检查电源是否正常。 检查电机油泵组是否正转。 将压力表开关打开,溢流阀调压手轮松开。 点动电机,检查旋转方向是否正确。 检查电液阀和点动开关是否正常。 一切准备工作无误后,启动电机,将油压调至10mpa,试运行三分钟左右,如果运转正常,准备正式工作。
云南四川粮仓支护槽钢拉弯机隧道拉弯机隧道支护工字钢弯拱机各种钢材冷弯机性能黑龙江鸡西生产厂家 5、厂家的生产规模和服务。 (1)购买厂家网站图片、视频是否专业,从网站内容方面初步判断厂家专业程度,一定要注意与厂家确认情况。如果连网站都没有的话,厂家情况可想而知。 (2)厂家有没有营业执照,是否有正规合同,可否开正规——-等,每个行业都有好多皮包公司,都从别家走——-,如果厂家是一般纳税人的话,可信度相对较高; (3)如果情况允许又次采购的话,尽量到厂家现场考察对比产品和配件的质量及专业性;如果工期时间等条件不允许,可通过网络找厂家人员要一些设备的实拍图或者视频展示,对于一下的产品,再做判断。 万泽锦达矿山机械质量好,型号全,发货快!!! 凡购买公司产品用户,公司提供终身免费技术支持,1对1指导。 我们一定给您满意的价格、质的服务。
